目前大多数公司仍然在使用加工和检测的产品的时候使用的是2D图纸，加工人员通过读图进行产品制造，检测人员通过读图进行产品的检测，这就需要加工人员和检测人员都具备一定的读图能力，能够从图纸上理解设计意图。所以大家在接到一个新的产品的时候，首先要对图纸进行详细的分析，要了解设计者的真正意图，才能精准的检测并通过软件评价得到准确的结果值。
最近在工作过程中，遇到一个图纸，关于该图纸的定义分析，请大家分析研究一下，可以在评论区留言解答，7月15日会从所有回帖的答案中，选出点赞最多的前5位量友，每人给予5000海贝的奖励，大家快来解答，多多参与哦！
遇到的问题如下：

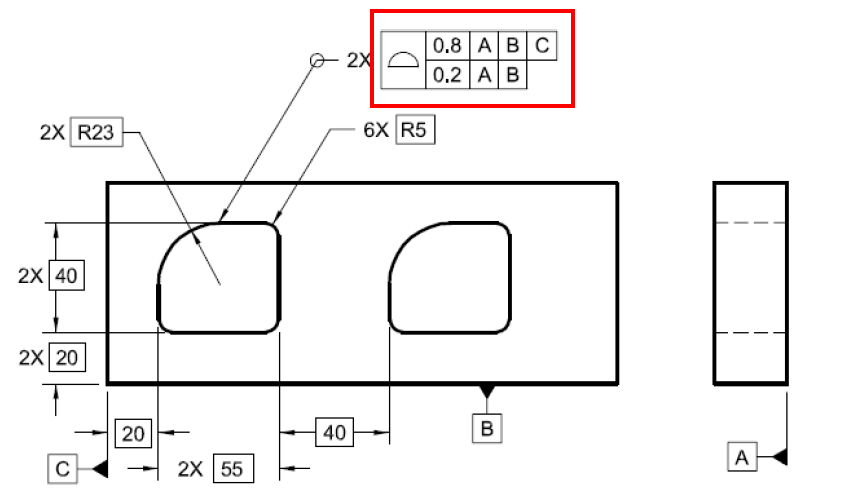

如下图所示，红色框中标注出的轮廓度的意思是什么？
获奖用户公布：
1、Forward
2、家有萌宠
3、swsw123521
4、david20096
5、田十四

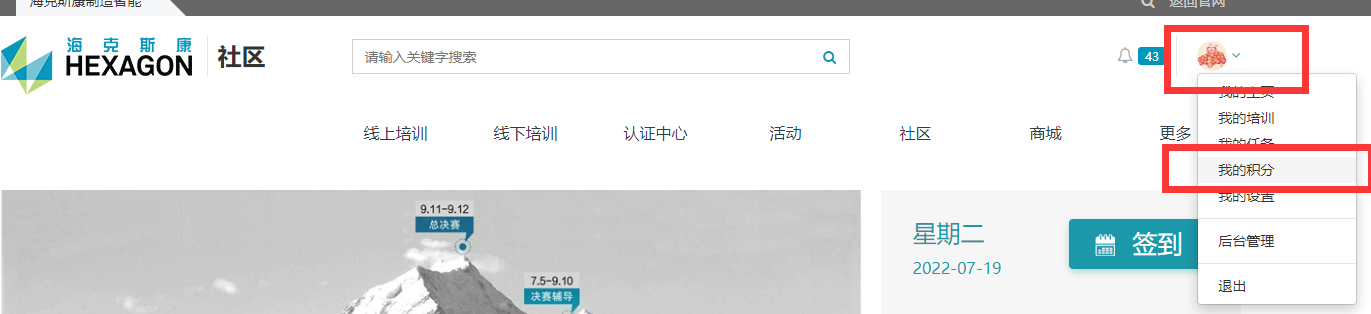

积分奖励请到大学网站-点击头像-我的积分查看
登陆后才能评论
登录
字面意思
1.两处 2.全周面轮廓 3.ASME-Y14.5复合轮廓度4.第一行要素组位置公差框格，约束公差带的平移和旋转自由度 第二行要素关系公差框格 约束公差带的旋转自由度 无定位功能 5.第一行0.8公差带，控制两个要素轮廓度相对于基准的位置；6个自由度都限制了，公差带固定 第二行0.2公差带，控制两个要素轮廓尺寸，形状，方向，相对位置位置；A,B基准共约束3个旋转自由度，两个0.2公差带作为整体垂直于A基准，平行于B基准，可在0.8公差带内活动
复合轮廓度:上格0.8轮廓度控制扇形体相对基准系的位置度。下格带基准A，B，0.2轮廓度公差带可以在0.8轮廓度公差带内移动，但不能旋转和倾斜，还要保持两个扇形体之间距，这样应该是对的，谢谢
