圆跳动是指被测要素绕基准轴线回转一周时，由位置固定的指示器在给定方向上测得的最大与最小读数之差。圆跳动公差是被测要素在某一固定参考点绕基准轴线旋转一周（零件和测量仪器件无轴向位移）时，指示器值所允许的最大变动量。
圆跳动分为径向圆跳动、轴向（端面）圆跳动和斜向圆跳动。

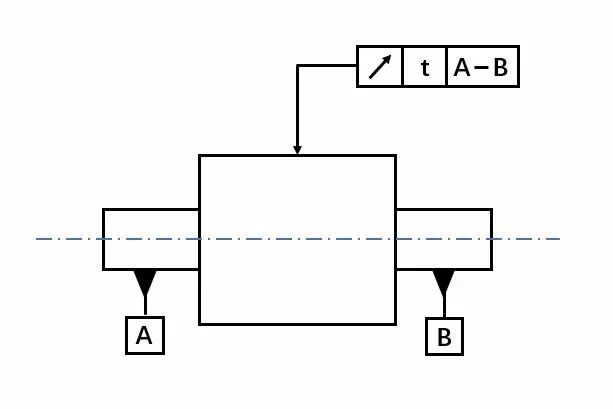

（1）径向圆跳动
径向圆跳动公差带是在垂直于基准轴线的任一测量平面内，半径为公差值t，且圆心在基准轴线上的两个同心圆之间的区域。
2）轴向圆跳动
轴向圆跳动公差带是在与基准轴线同轴的任一半径位置的测量圆柱面上沿母线方向距离为公差值t的两圆之间的区域。

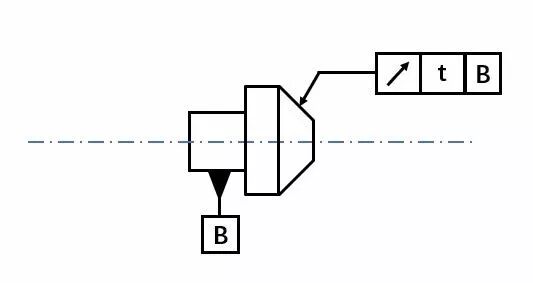

（3）斜向圆跳动
斜向圆跳动公差带是在与基准轴线同轴，且母线垂直于被测表面的任意测量圆锥面上，沿轴线方向距离为公差值t的两圆之间的区域，除特殊规定外，其测量方向是被测面的法线方向。
再加点内容，补充一下~~~
