在复杂产品编程时CAD模型导出有分部件的话，可以每个部件单独设置透明度颜色转换等。
这个基本都会，就不再啰嗦，如果遇到CAD模型是个整体就麻烦了。

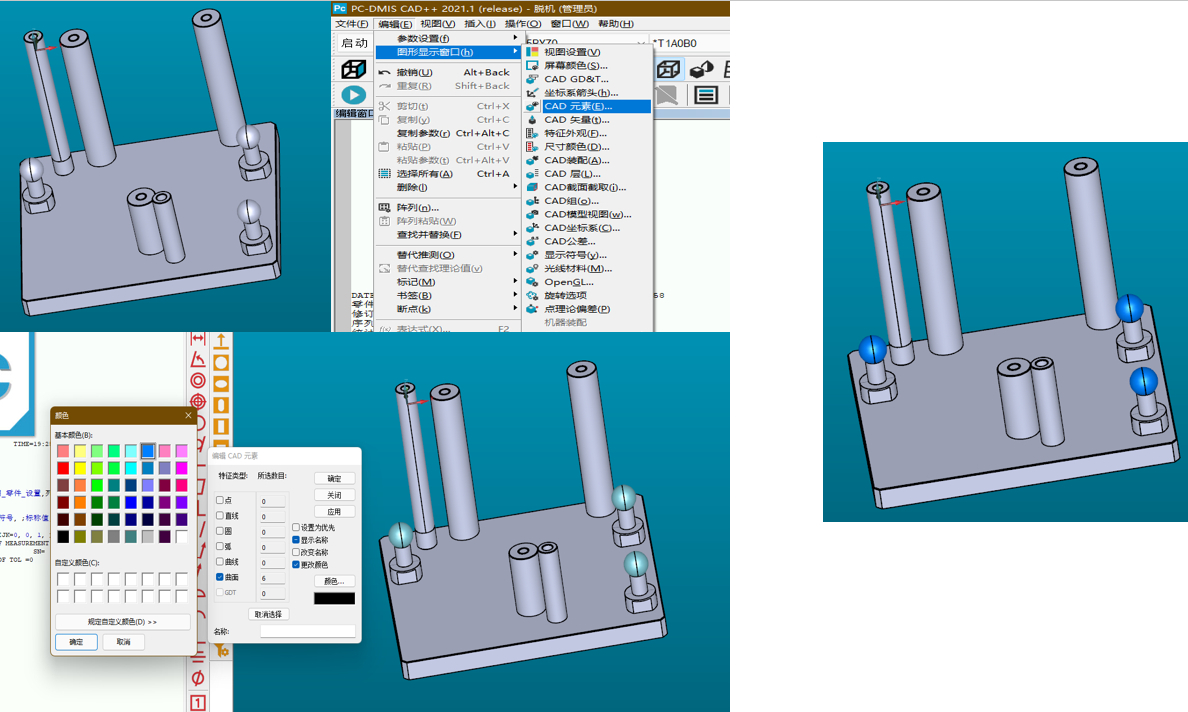

这时候打开CAD元素设置，勾选更改颜色，然后摁着ctrl用鼠标左键点击逐一添加需要更改颜色的曲面。
点击应用就完成了CAD局部改色。

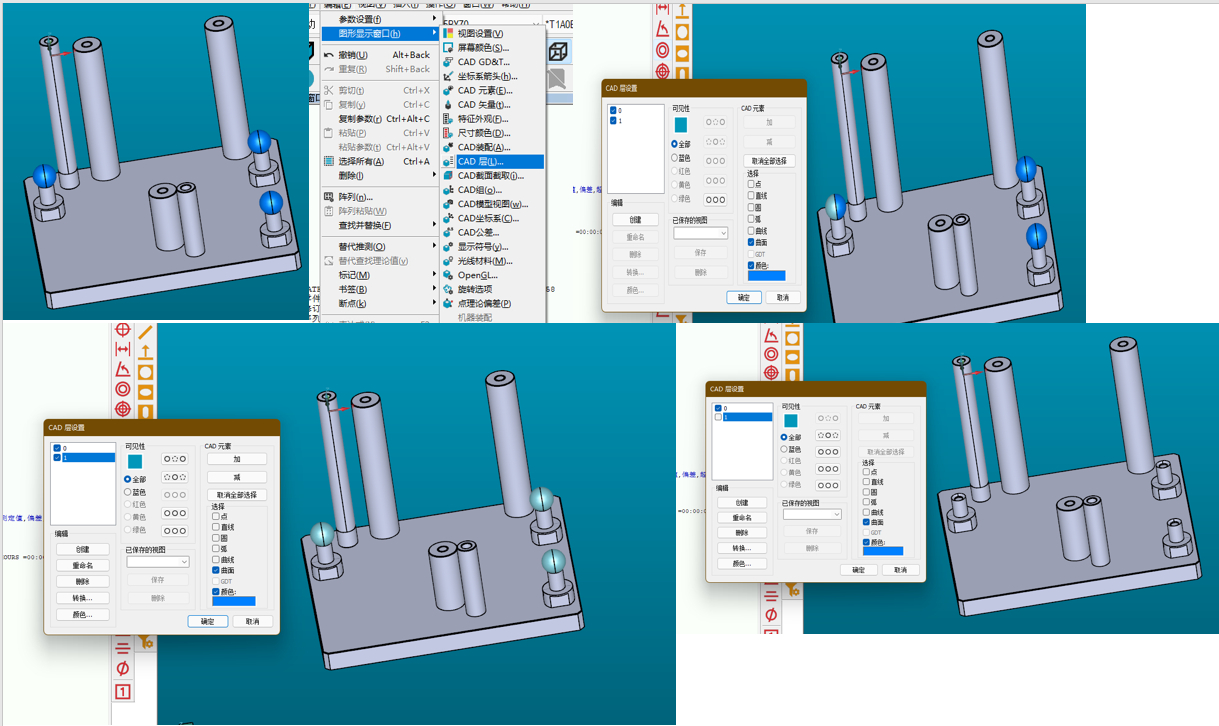

如果遇到CAD一体同类型部件不同上色的CAD时，可以用cad层的功能选中同一种颜色的部件进行操作。
先打开CAD层设置窗口，点击创建，新建层1，然后选中新建层，勾选颜色表示要根据颜色建CAD层（不勾选时根据选中曲面）。
点击想要建层的颜色，会发现下面的颜色窗口变成了我们想要的颜色，这时左键拖动全选整个CAD，软件会自动把同颜色曲面全部选中。
勾掉层1前面的对号，实现同颜色曲面全部隐藏。
