分享一个小常识
欧标不对称面轮廓度在PC-DMIS中的转换

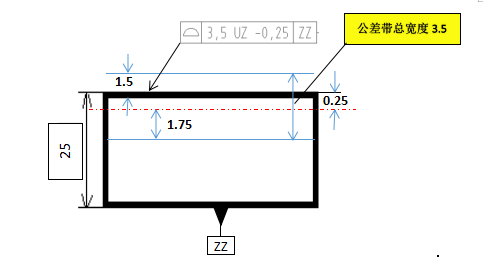

上图欧标不对称面轮廓度总公差带3.5mm，UZ后面-0.25表示公差带中心向材料里偏移0.25mm，中心找到后3.5公差对称分布±1.75,具体见下图：
此时的25mm尺寸控制在23mm-26.5mm之间
美标U圈之前的数字表示总公差带宽度，U圈之后的数字表示向材料外方向偏移的量，上图欧标转换成美标就是总公差带宽度3.5mm,向材料外侧偏移1.5mm

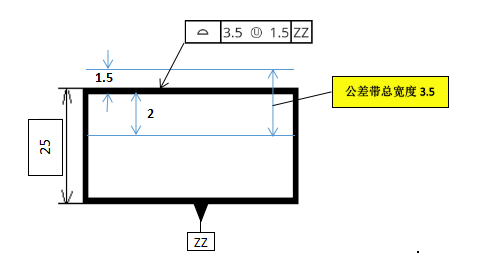

公差带如下图：
此时的25mm尺寸也被控制在23mm-26.5mm之间与上面欧标标注的不对称面轮廓度等同。

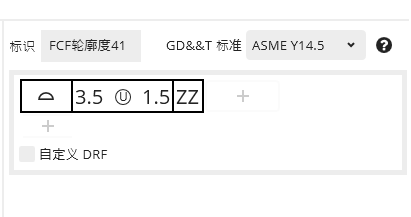

在PC-DMIS面轮廓度上的选择如下：
完成转换。
