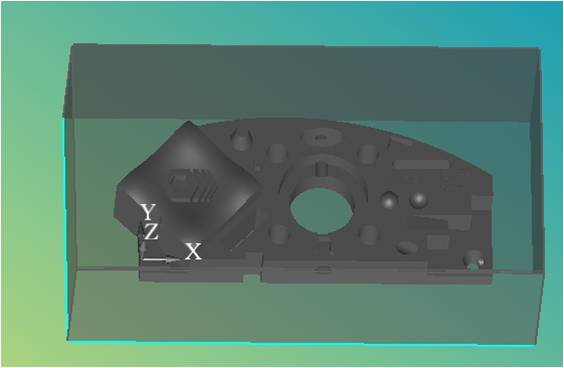

安全空间为工件提供一个3D的保护区域，类似一个盒子包裹着整个检测零件，程序在执行测量任一元素时会先运行到相应的安全面上，再进行测量。
建立完手动坐标系后，通过：

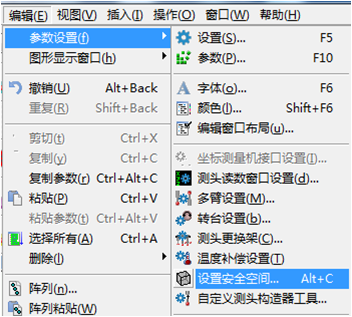

编辑—参数设置—设置安全空间

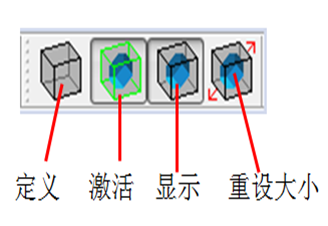

或：在快捷窗口中单击右键，选中 “安全空间”打开安全空间快捷窗口，单击定义图标，打开安全空间窗口

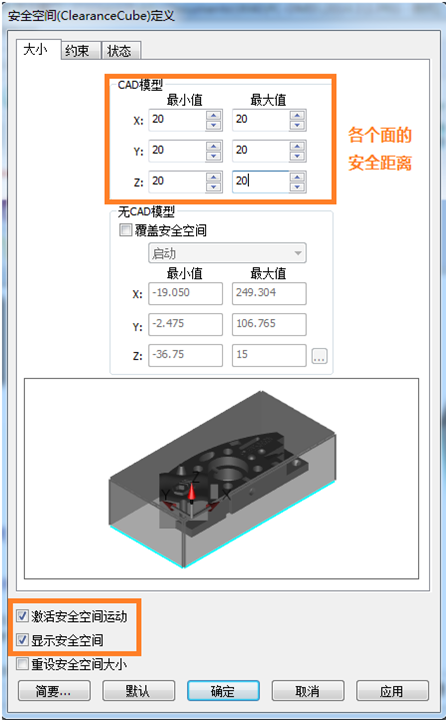

定义各个面的安全距离，勾选“显示安全空间复选框”，在图形显示窗口可以看到安全空间大小
最后勾选“激活安全空间运动”复选框，点击确定即完成了“安全空间”的定义
没有CAD数模时：
1、建立完坐标系后，需要选择“CAD=工件”
2、打开安全空间对话框，勾选“覆盖安全空间”对话框（如果不满足条件会弹出如下对话框），选择要使用安全空间的坐标系

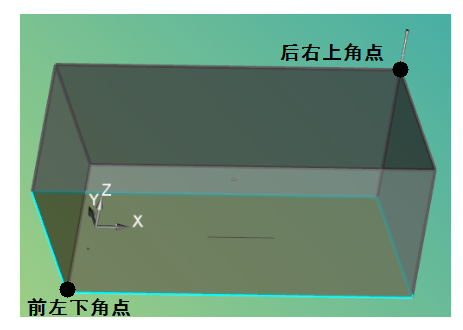

3、移动测头到实际零件的前面左下角处，然后单击确定，屏幕上将出现以下消息
4、移动测头到实际零件的后面右上角处，然后单击确定（。PC-DMIS 在最小 值 和最大 值框中自动填写数值并生成安全空间
在 “安全空间”的“状态”窗口中可以看到每个特征的状态。
活动：该特征是否使用了安全空间
开始：测量时测头从哪个方向的安全平面开始移动
结束：测量结束后测头从退回到哪个方向的安全平面
