我们在日常检测任务中有非常多的对称零件，如果将每对对称零件都按照各自的数模来编程，很费时；有没有一种简便的方法，利用其中一个零件的程序来快速完成其对称件的检测程序呢？这将节省一半的编程时间；对于没有脱机编程软件的用户，还会由此提高测量机的产能。

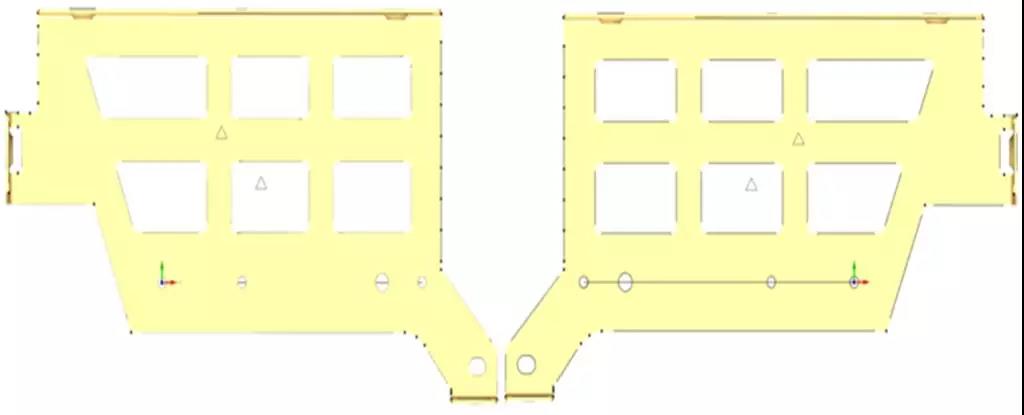

我们以如下左右对称件为例，详细讲解具体的测量方法。这两个零件在CAD坐标系下关于YOZ平面对称（如图）。
左右侧板对称图

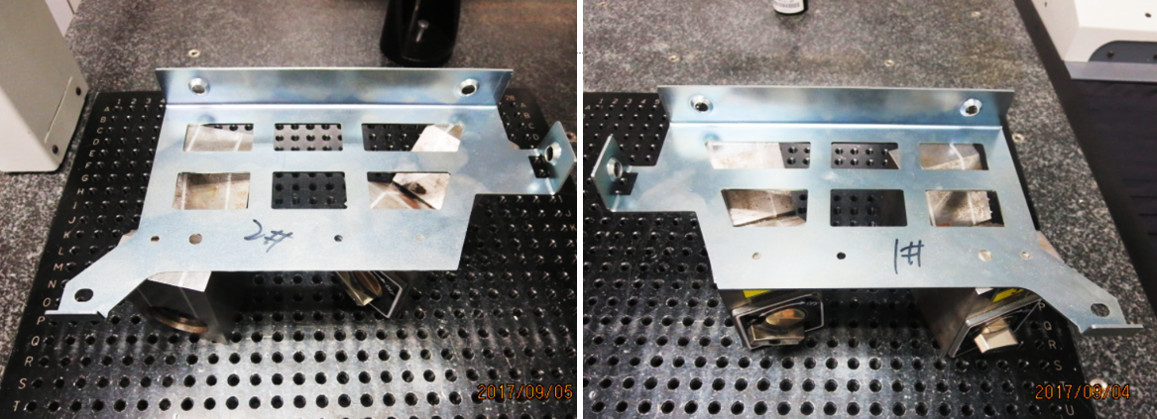

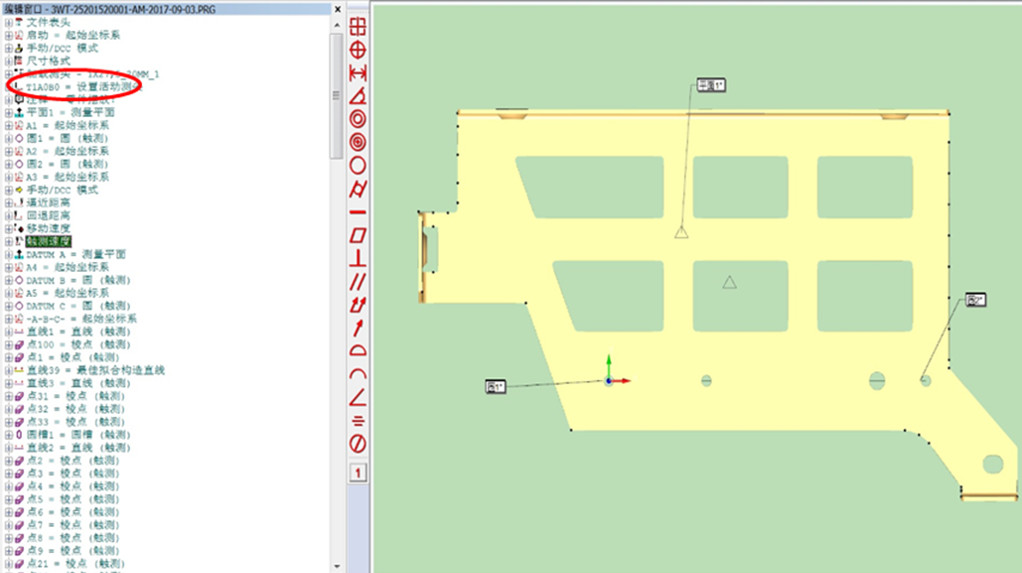

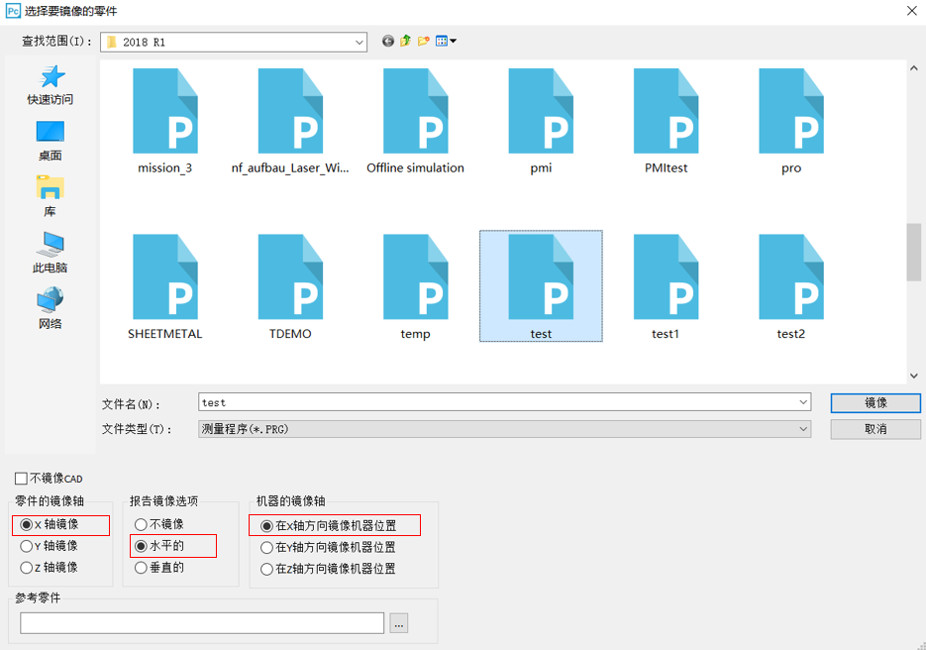

在测量机上实际装夹工件时，两个零件的对称面要与测量机某个轴向尽可能保持垂直或平行，PC-DMIS会在镜像程序时，同时镜像测头角度。在本案例中，两个零件实物的对称面法向为测量机的X轴，即两个零件在测量机的X轴方向上对称（如图）。 注意，如果同时在测量机上对称摆放两个工件时，要预留好测头角度的空间，避免产生干涉。 零件摆放 根据要求编写其中一个零件的测量程序，具体的编程方法与普通编程方法相同。该零件采用一面两圆为基准的3-2-1法建立坐标系。 选择镜像菜单选项（路径：文件│操作│镜像），选中被镜像的程序（即第一个对称件的程序），根据零件摆放位置设置如下镜像参数： 零件的镜像轴：在零件数模坐标系中，与两个零件数模对称面法向方向平行的轴。本例中零件的镜像轴为X轴。 机器的镜像轴：两个零件摆放在测量机工作台上时，与两个零件实物对称面法向方向平行的机器坐标轴。本例为X轴。 报告镜像：定义PC-DMIS 应如何在报告中镜像 CAD 图像。 最后，点击“镜像”按钮，将镜像程序保存到你指定的路径即可。 通过镜像第一个对称件程序的方法，不仅可以快速完成第二个对称件的编程，还可以大大提高测量机的产能。
