在测量曲面类零件时，客户会提供一份理论坐标信息作为测量的理论信息，包含X、Y、Z、I、J、K
文本文件的格式如下:
方法1：按照常规测量方式，需要手动将理论值输入到自动特征中，效率低且出错率高。

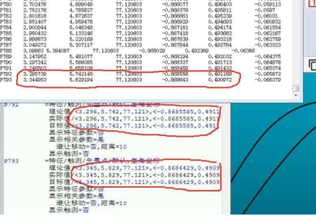

方法2：使用循环指令和文件读取指令，在测量过程中自动逐行读取文件中的理论信息，但如果在运行过程中软件崩溃就需要重新开始，而且后续对测点信息进行批量修改难度较大。
以下介绍一种方法：
1、 将表格文件加入特征的ID编号（例如T1、T2…），将每个理论数值中间添加空格，导出为TXT文件，再将该文件的.TXT文件格式改为.XYZ文件。
2、 打开该.XYZ文件，在第一行添加 XYZIJK METRIC

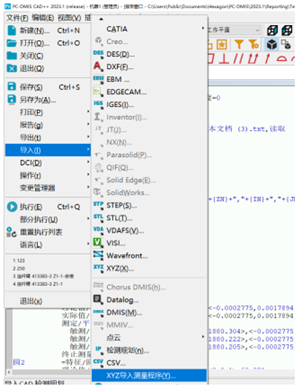

3、 打开PC-DMIS，在“文件”-“导入”-“XYZ导入测量程序”选择保存的.XYZ文件，即可将文本中的信息导入到测量程序中使用。
希望能给各位量友提供一丢丢帮助，并提供宝贵意见。
