首先，我们使用基于 Windows 的界面，显示内容清晰且直观。打开现有程序就像打开 Word 文档一样。单击“文件”，从上下文窗口中选择所需的程序，然后选择“打开”。

启动一个新的程序也同样简单。只需点击主屏幕左上方的“新建程序”按钮。在菜单中为程序命名，然后单击“确定”以继续操作。

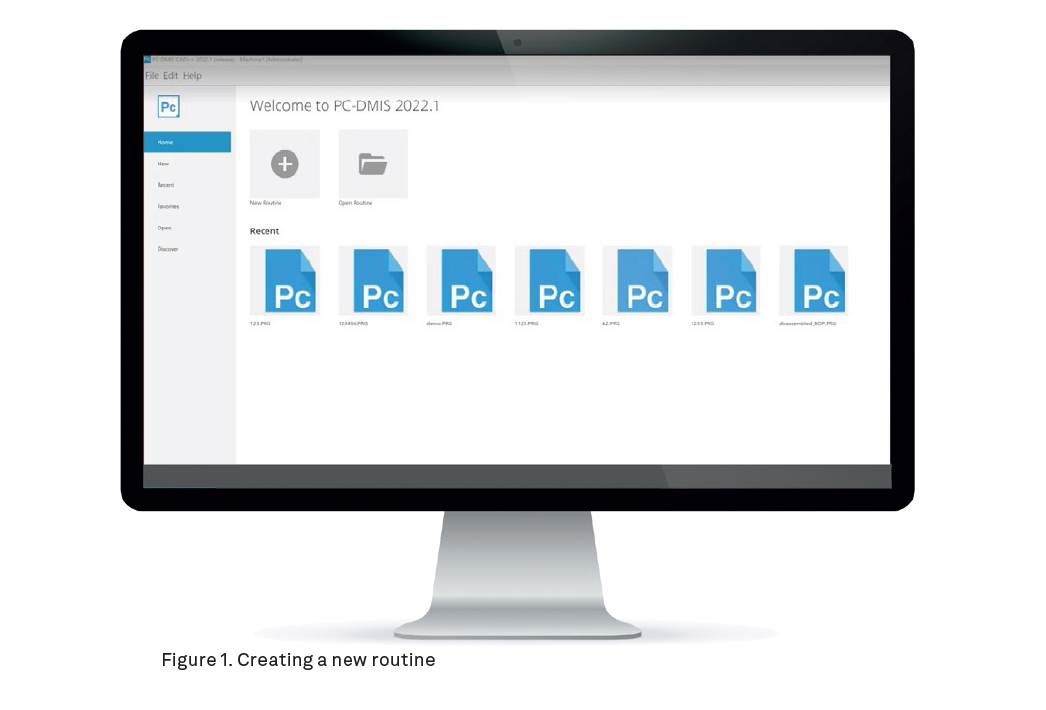

图 1：新建程序

在“播放”按钮下方，可以看到 5 个其他图标，每个图标都可以访问重要功能。有些功能可以直接访问，而有些功能将显示为灰色，在您激活正确的功能之后才能使用。所有这些都经过精心选择和定位，以帮助快速轻松地建立新的程序。

其中的第一个按钮是点云数据收集参数。看起来像是一个点云，下面有一个转台。通过此功能，可以一次性快速扫描一个转台。只要您的测量臂相对于转台没有移动，扫描一次就够了。它允许您设置一个排除区域，只需单击一下这个排除区域，就会忽略转台上的所有其他数据。

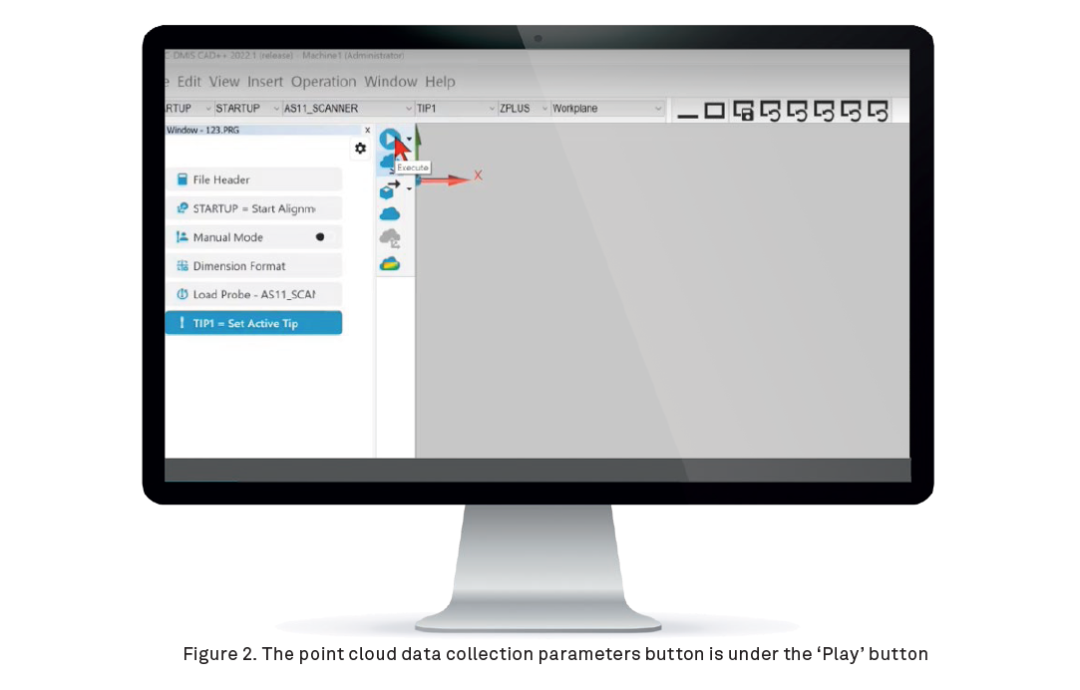

图 2：“点云数据收集参数”按钮位于 “播放”按钮下方

下一个按钮看起来像一个带有箭头的 CAD 模型。箭头直接指向右侧的工作区。在创建图标时，我们力求明确地表示图标所执行的功能。此功能可将 CAD 模型直接导入工作区。激活此选项后，可以浏览 CAD 模型。选择要导入的模型，然后该模型将出现在图形显示窗口中。

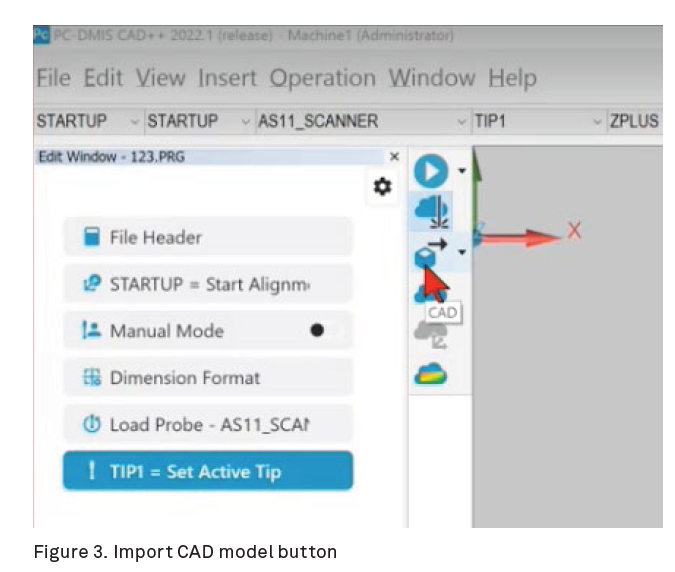

图 3：“导入 CAD 模型”按钮

下面的按钮有一个简单的云图标。这代表一个“点云”，基本上是将所有测量的点绘制在一起。点击按钮，然后从弹出窗口中选择“创建”。

图 4：“点云”按钮（注意：按钮下方为灰显状态）

单击“创建”选项后，下一个按钮将变为可用。同样，这里的图标看起来像一朵云，但右下角有一个对齐符号。此按钮可以对齐点云和 CAD 模型，自动将所有内容配对在一起。

工具栏这一部分的最后一个按钮称为“点云表面颜色映射”。点击后，可以设置一个公差或使用正负千分之五（0.005 到 -0.005）的标准。要设置典型测量程序，只需点击“应用”，然后点击“创建”。

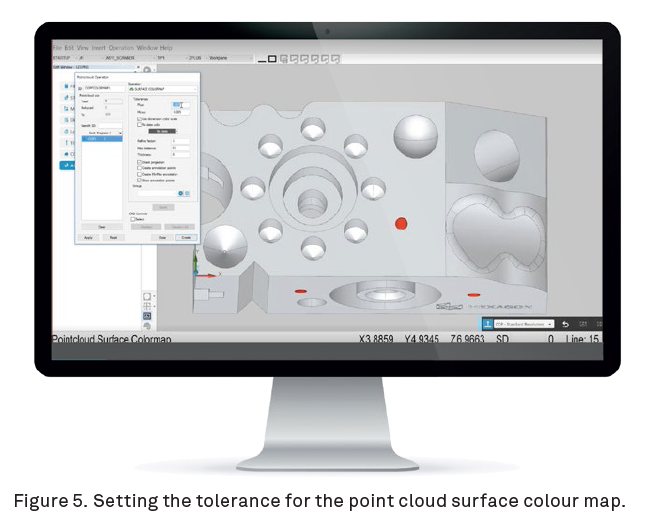

图 5：设置点云表面颜色映射公差

可以更进一步，选择要拉出的某些几何特征。在这种情况下，请注意屏幕左下角的其余四个图标。选择内有红色十字的红色方块。这将打开双边公差带的特征定位窗口。然后可以使用鼠标光标，按住 Shift 键并点击功能选择工件的特征。选择任何特征或曲面，之后所选内容将高亮显示，指示新的选择。使用此方法可以选择多个特征，然后这些特征将显示在您的最终报告中。

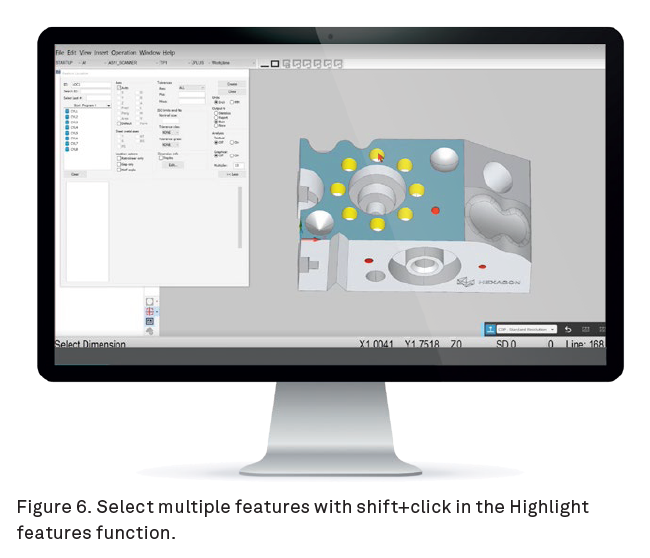

图 6：按住 Shift 键并点击高亮特征功能，选择多个特征

此时，我们准备开始扫描工件。现在单击“播放”并开始进行测量。当使用安装在测量臂上的激光扫描仪进行扫描时，我们可以通过图形显示窗口实时观看扫描进度。随着扫描点数的增加，您将看到工件的数字模型成形。收集到足够的点数之后，只需点击手持设备右侧的触发器即可。然后，它将获取点云并将其与原始 CAD 模型进行比较，并计算所有特征。计算出所有特征后，只需点击“完成”即可查看报告。

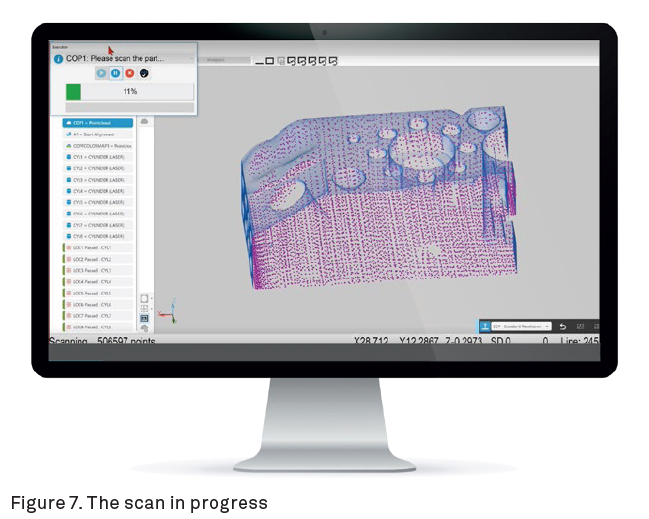

图 7：扫描运行示意图

根据用户的偏好，能够以三种不同的形式呈现报告。标准报告是纯文本形式。标准报告显示标称值、公差、测量值、偏差和超差，旁边有一个图形，显示每个特征落在标称值的哪一侧。

下一个报告选项是文本与 CAD 的结合，其中包括彩色图形式的工件图像。您可以放大和缩小模型、旋转模型并调整标志（数据标签），使其清晰可见且易于理解。

最后一个报告选项是仅有 CAD 的视图。这是一种高度可视化的报告类型，非常适合包含在演示文稿中，或者以简单、快速和轻松的方式演示特定特征。
