如上图所显示

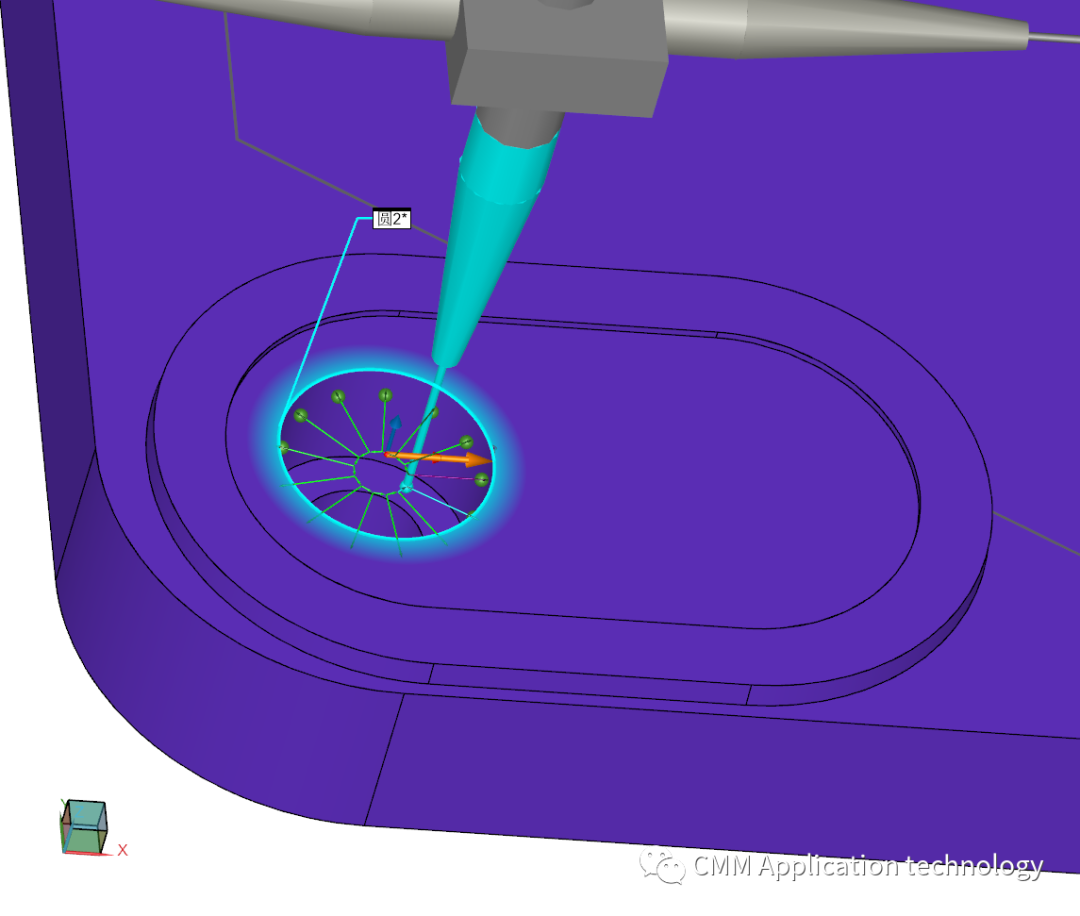

下面我们以圆度来作为一个例子来操作一下，首先把被测元素测量出来，评价形状公差时测量的点位要多一点。

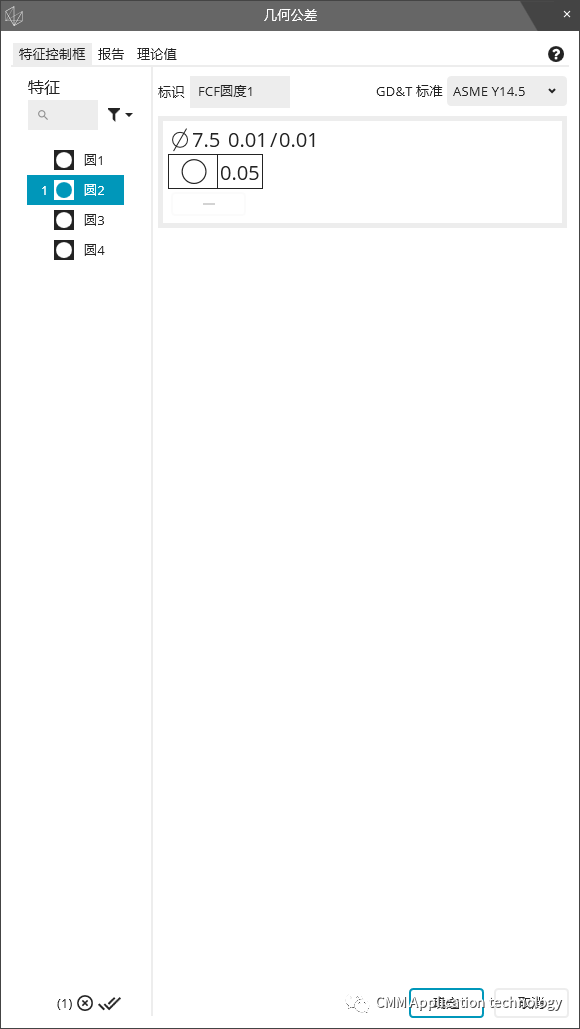

• 评价该圆的圆度

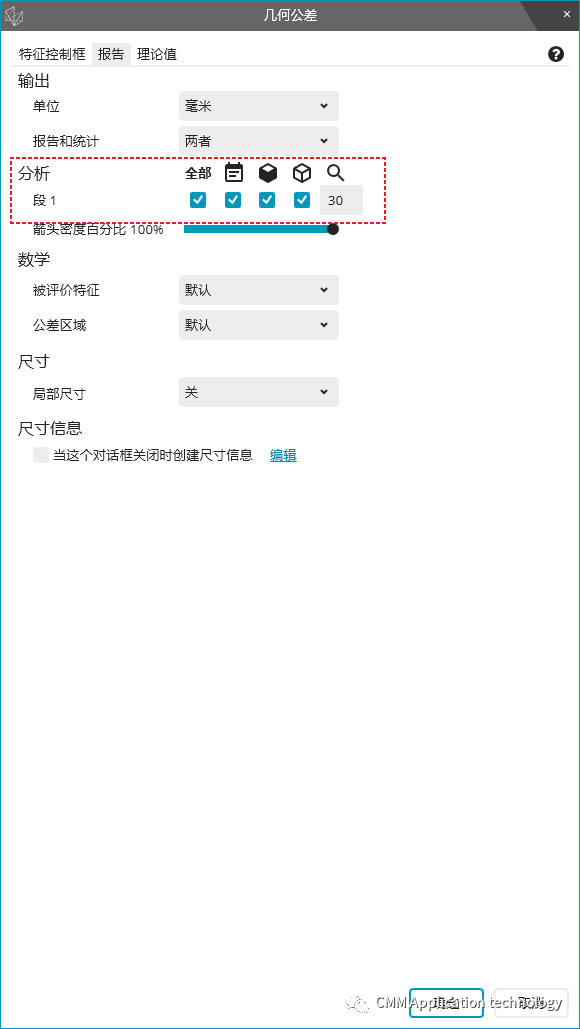

• 点击报告选项，在分析命令处勾选上报告图形分析。

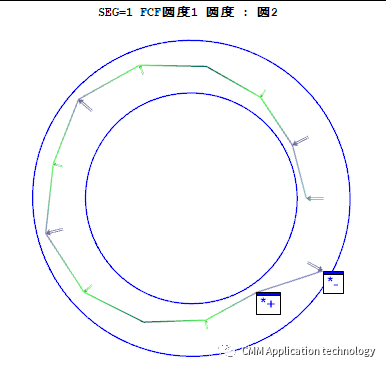

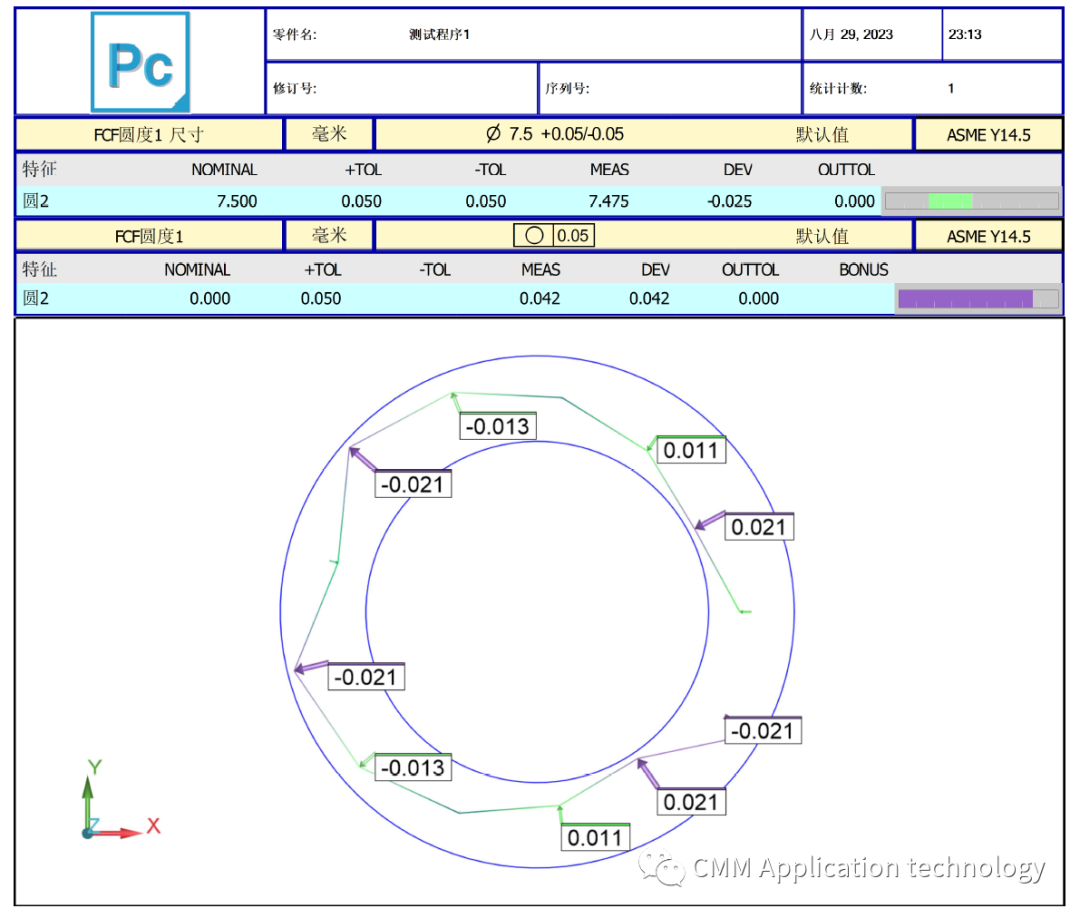

效果如下图

另外两个选项是：

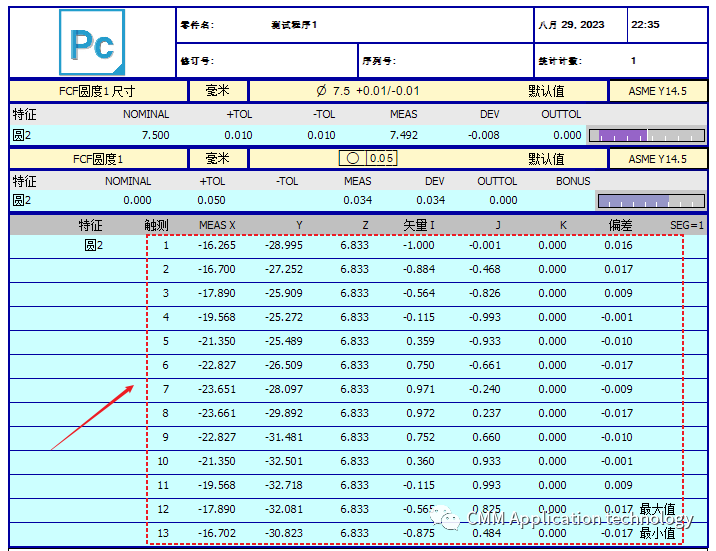

• 报告文本分析，打开之后将会显示每个点的文本报告数据，如下图：

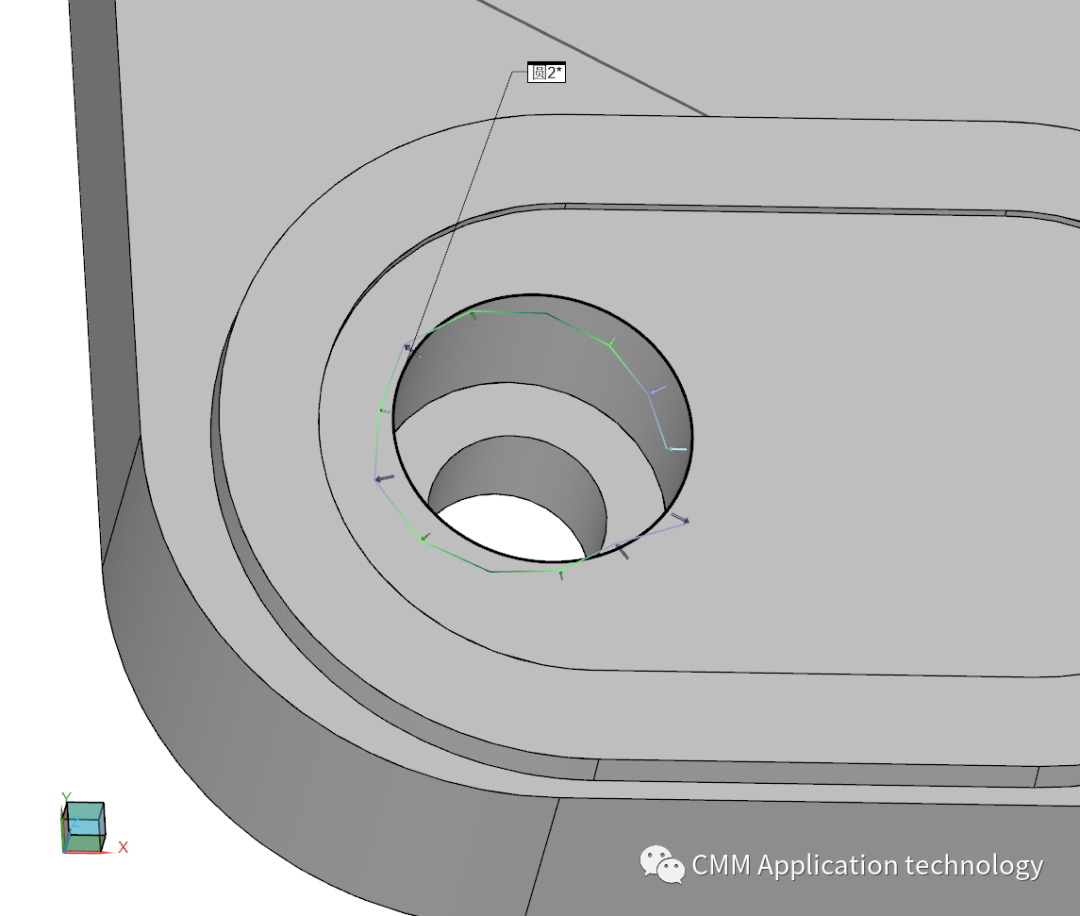

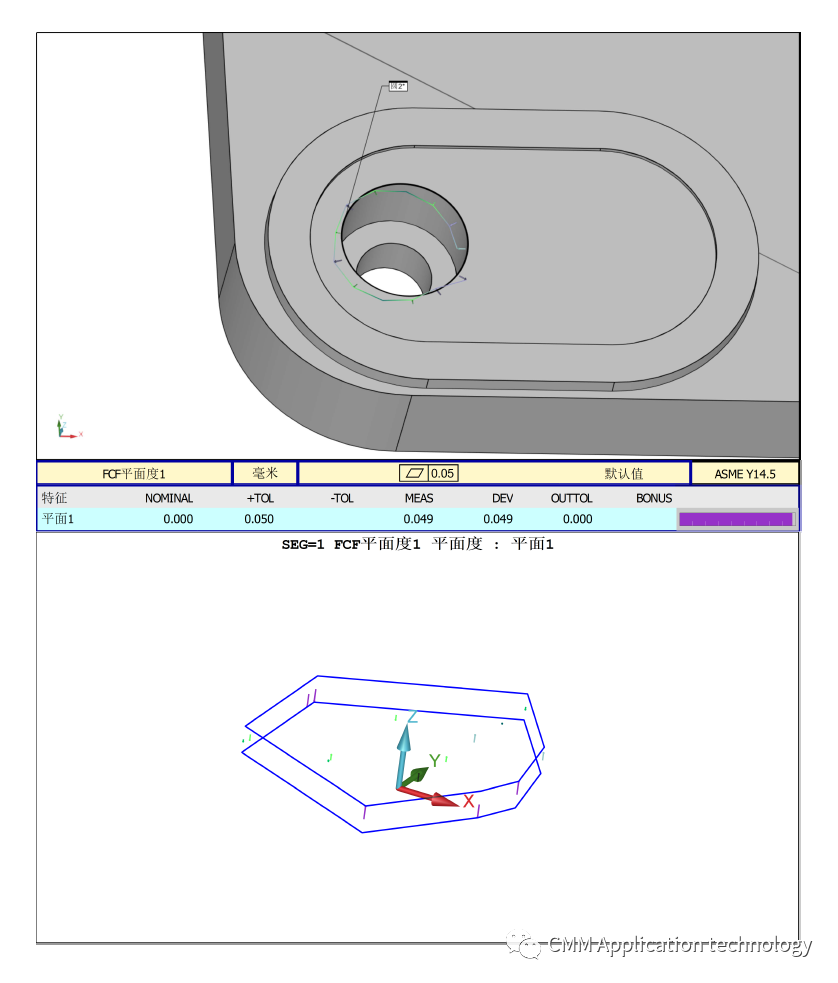

• CAD图形分析，打开之后将显示每个点位在CAD图形中的偏差情况，如下图：

• 可以通过插入视图将这个图形界面截图发送到报告中，#视图组的应用#中讲到怎么操作，还不懂的可以去看看那篇文章

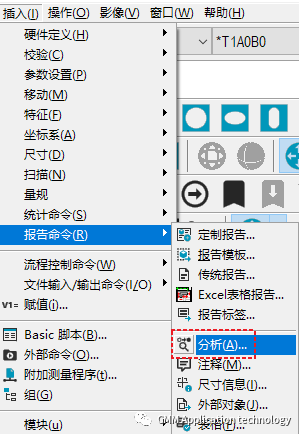

还可以通过报告命令-插入分析命令进行编辑

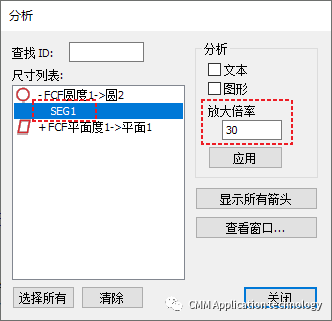

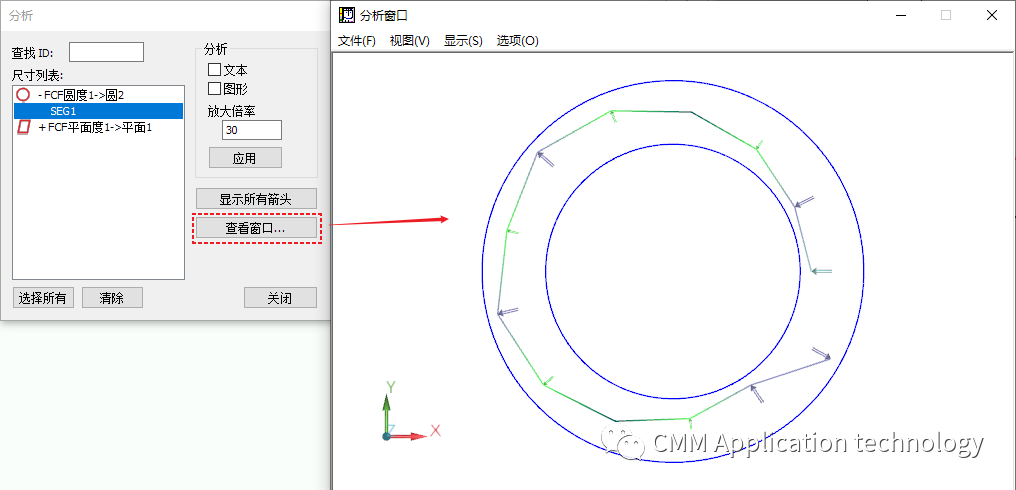

• 在打开的窗口选择评价的圆度，调节合适的放大倍率


• 然后点击查看窗口查看效果

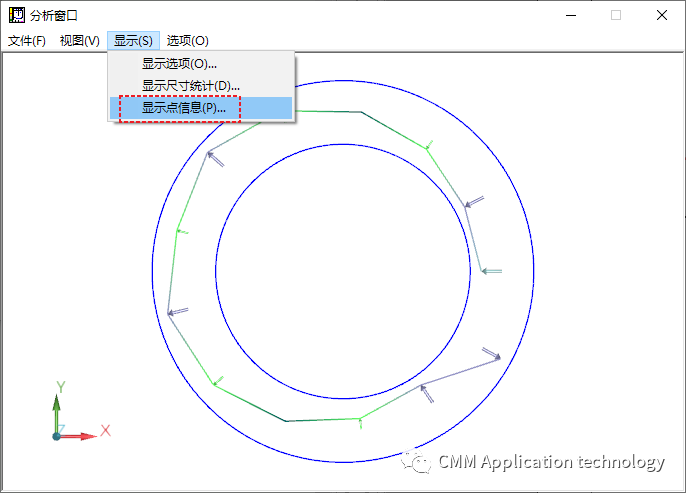

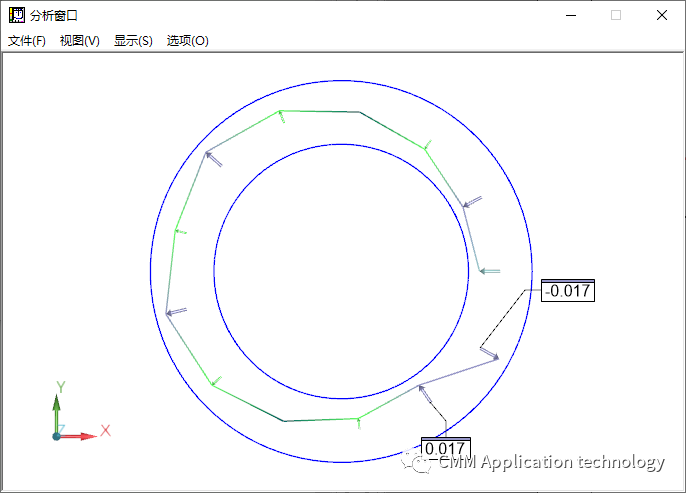

• 还可以将每个点的信息显示出来，点击显示-显示点信息

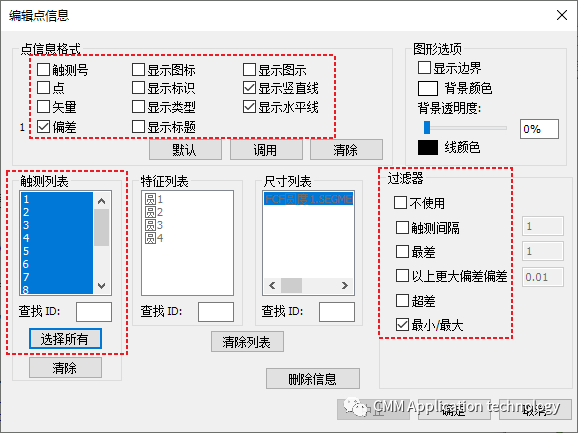

• 选择所有点，编辑要显示的点信息，触测号、点、矢量、偏差等等参数，需要显示的话就勾选上；

• 同时可以在过滤器设置只要显示最大最小偏差的点的值，或者超过某个范围的值

• 最大/最小

• 超过0.01的偏差值

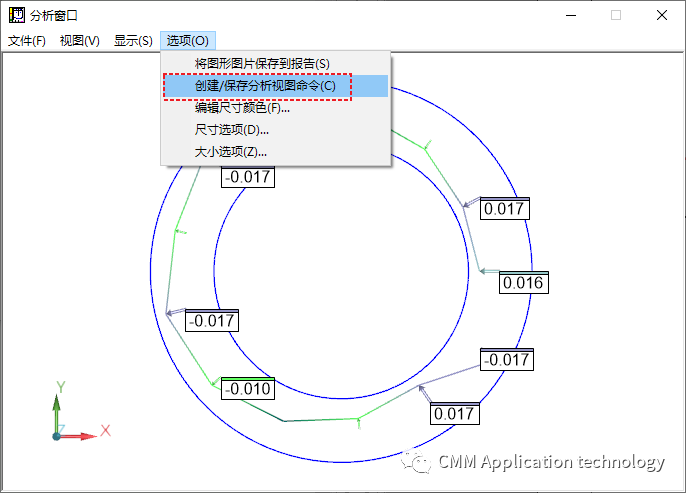

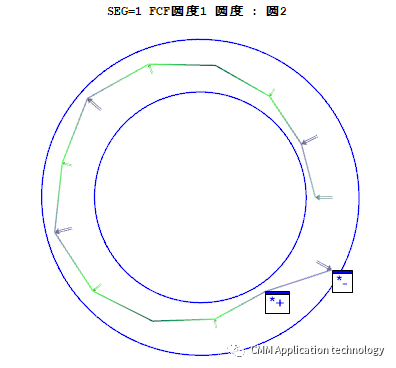

• 然后将图片插入到报告中

输出报告
