(线下培训班需要在开课前一个周三，按报名人数确认是否开班，请在报名审核通过后再行购买车票）

Geomagic Design X 高级逆向培训面向具备一定逆向建模经验的用户，聚焦复杂扫描数据的高级处理、参数化曲面拟合与建模、设计意图还原及复杂工件逆向重建； Geomagic Control X 检测培训面向三维扫描检测用户，侧重复杂扫描数据的高级对齐与坐标系建立、几何公差与形位公差的深入检测、批量检测自动化及报告定制输出。

两项培训均可以满足企业和职业技能比赛对软件的学习需求，帮助用户掌握软件高级应用，建立系统化的工作流程，具备独立完成高精度任务的能力，并能解决实际工程问题，为参赛备赛及技能提升提供有力支撑。

适用对象：产品设计工程师、逆向工程技术人员、模具设计人员、高校相关专业师生，各类职业技能大赛参赛人员

Design X课程内容

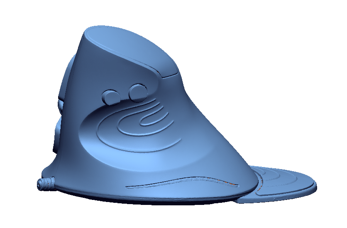

逆向案例1-鼠标的逆向建模（国赛样题）

1、扫描数据预处理
 数据质量诊断：噪声识别、孔洞检测、密度不均分析
 三角网格处理：填充孔洞、平滑、简化、修复
2、领域组划分与坐标对齐
自动领域划分参数解读，3-2-1对齐，X-Y-Z对齐
3、参数化建模
草图基准平面如何确定（构建平面方法介绍）；
如何准确获得草图参考轮廓线（面片草图设置详讲）；
 拉伸，回转，扫掠；押出成形等
4、曲面造型
放样向导和面片拟合功能的详讲；
渐消面的构建方法；
外观上不规则纹路特征的构建；
曲面品质检验

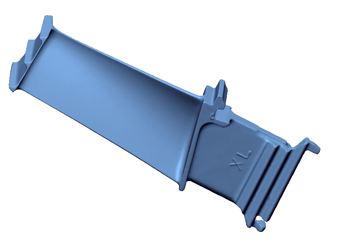

逆向案例2-涡轮叶片的逆向建模

1、扫描数据预处理
 数据质量诊断：噪声识别、细分、密度不均分析
 三角网格处理：填充孔洞、平滑、简化、修复
2、领域组划分与坐标对齐
3-2-1对齐，X-Y-Z对齐
3、参数化建模
使用基础曲面构建规则特征；
圆角的前后顺序；
替换面，偏移面；布尔运算等
4、曲面造型
曲率较大的叶片型面如何巧用境界拟合；
面与面的光顺衔接；曲面剪切等

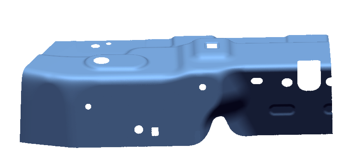

逆向案例3-钣金件的逆向建模

1、领域组划分与坐标对齐
3-2-1对齐，X-Y-Z对齐
2、参数化建模
使用基础曲面构建规则特征；
圆角的前后顺序；特征树修改
面填补，剪切曲面；境界裁剪等
拔模角度；赋厚曲面
逆向案例4-钣金件的逆向建模

螺旋线的创建，螺距，高度等设置

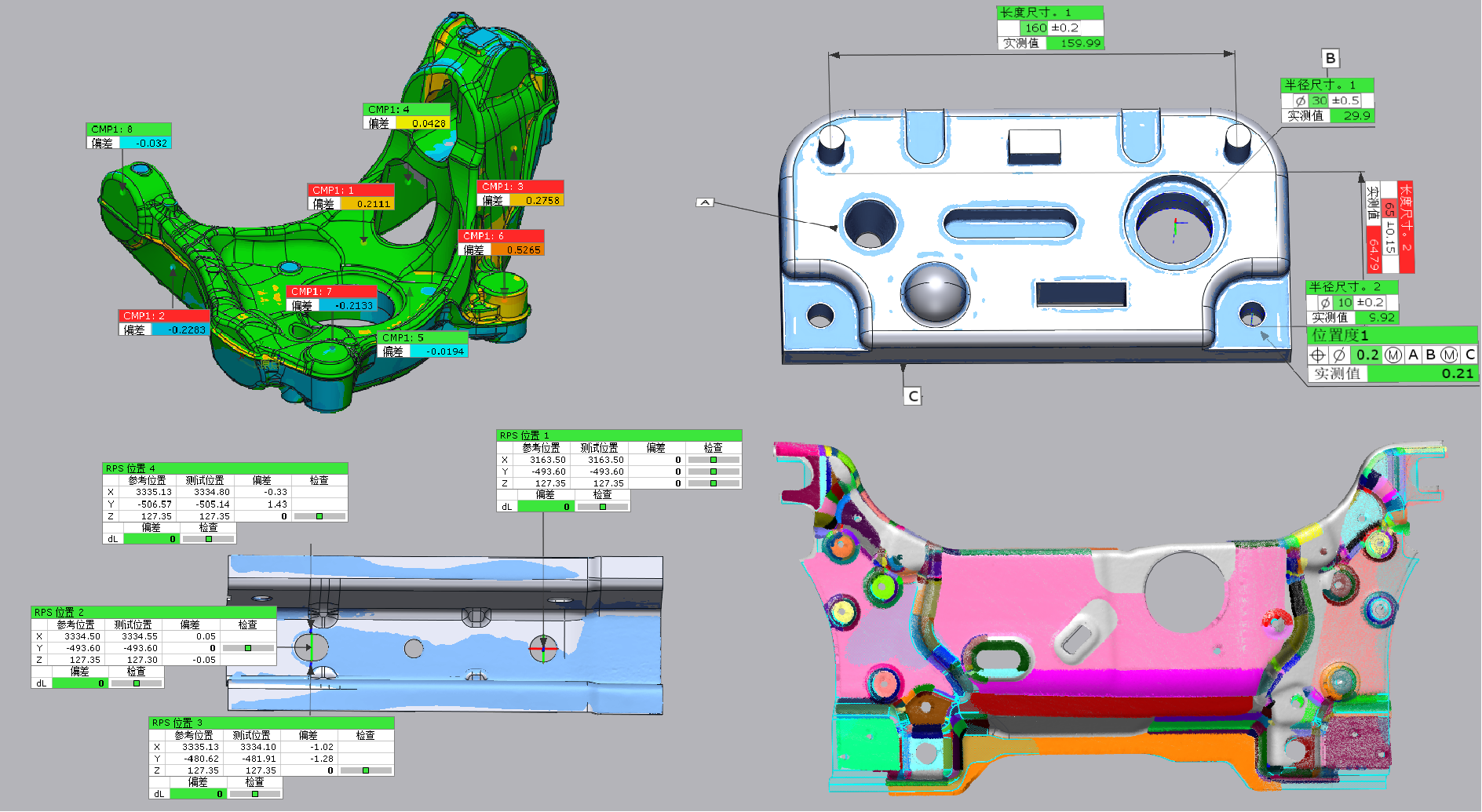

Control X课程内容
1、对齐方法讲解
 初始对齐，最佳拟合对齐，3-2-1对齐，基准对齐，RPS对齐
2、比较分析
3D比较，2D比较，比较点
3、尺寸和形位公差检测
3D GD&T；2D GD&T

4、报告编辑
报告封面编辑；报告模板编辑；
5、自动化讲解
复制结果数据，替换测试数据；批处理；自动化服务器
6、无数模情况下尺寸测量
测试数据对齐；测试数据转换为参考；
7、多重对齐
针对变形较大的工件，如果修改数模的匹配方式

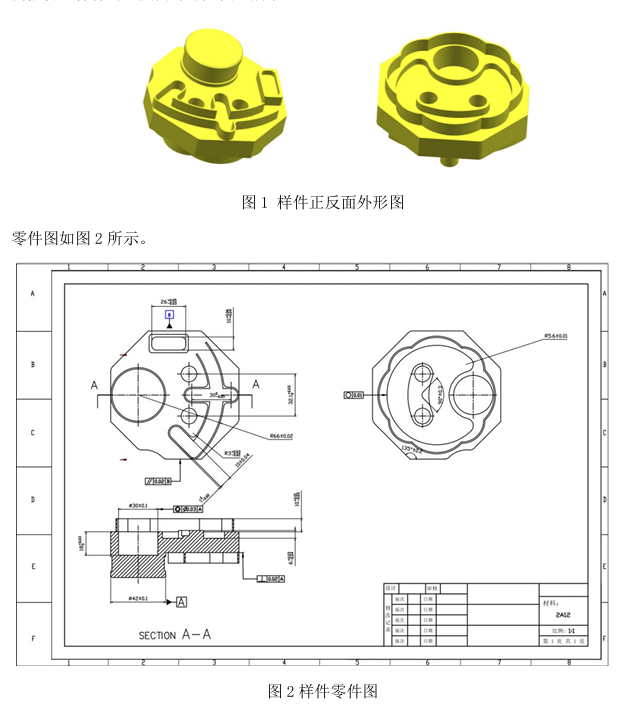

8、职业技能大赛样题讲解
对齐，3D比较，2D比较，尺寸和形位公差，报告样式编辑
