培训主题

学习目标

培训要点

测头校验及零件手动测量程序编写及检测

通过本任务的学习，用户应达到以下基本要求：

（1）RationalDMIS软件锁使用注意事项

（2）机器参数；

（3）软件界面简介、软件拖放操作介绍；

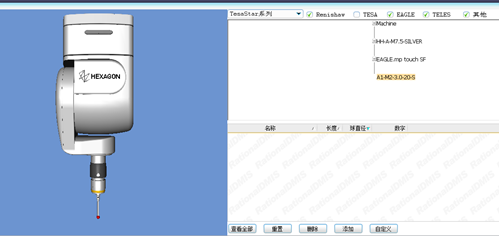

（4）测头定义和校准—手动校验测头、自动校验测头；

（5）手动建立坐标系；

（6）手动测量元素——向量创建、工作平面等；

（7）操纵盒功能键介绍——“插入goto点”、“删除”、“接受”；

（8）自学习记录程序（3种模式的区别）。

·测量机介绍

·测头、测座介绍

·三坐标测量机的工作条件

·检测设备的控制柜型号及打开控制柜的方法

·操纵盒的使用方法

·三坐标测量机的机器坐标系及原点

·测头校验流程

·校验结果判断

·手动建立零件坐标系

·手动测量特征

·自学习程序

零件自动测量程序编写及检测

通过本任务的学习，用户应达到以下基本要求：

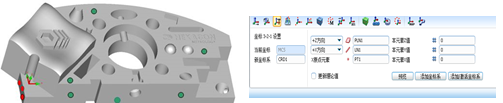

（1）粗、精建坐标系；

（2）元素自动测量；

（3）安全平面的应用；

（4）移动点的添加技巧

（5）程序保存方法。

·图纸阅读

·传感器测针选型

·零件坐标系的建立方法

·（Mode/man）程序，编好工件程序，工件移位后，调用程序并完成测量

·编写多个测量元素程序，并运行

元素构造及评价

通过本任务的学习，用户应达到以下基本要求：

（1）构造各种元素；

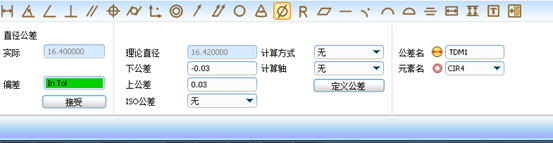

（2）计算各种公差；

（3）制作传统输出报告、图形输出报告；

（4）制作误差图输出报告、公差输出报告；

（5）掌握测量报告的保存方法。

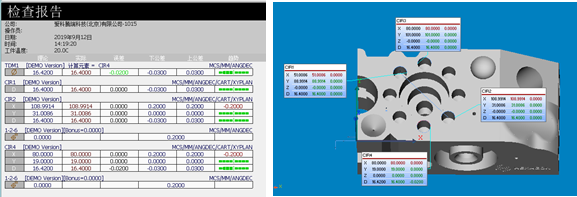

·创建输出报告、图形报告、误差报告

·多个元素，实现各种构造、计算多个公差，并完成各种形式的输出报告

·报告保存和打印

基于数模零件自动测量程序编写及检测

通过本任务的学习，用户应达到以下基本要求：

（1）数模导入；

（2）模型对齐；

（3）特征选取；

（4）自动测量特征；

（5）生成DMIS语句；

（6）路径查看；

（7）图形报告；

（8）图形报告；

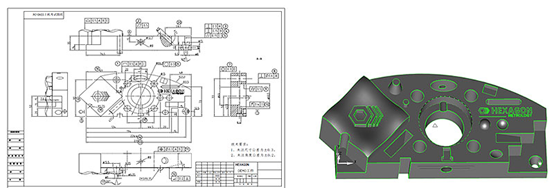

·图纸阅读

·掌握数模导入

·掌握模型对齐

·掌握特征选取

·掌握自动特征测量

·理解生成DMIS程序

·理解路径查看

·掌握图形报告

培训考核及课程总结

（1）培训考核

（2）设备维护保养

（3）常用功能设置
